磁致伸缩液位仪的工作原理主要是利用磁效应和超声效应的结合来达到测量目的。磁效应即维德曼效应和维拉里效应。磁致伸缩液位计是由测量管、浮子和电子变送器三部分组成。测量管外管为不锈钢保护管，内部为磁致伸缩线；浮子沿测量管随液面上升或下降，浮子内装有永久磁铁，并在周围形成磁场；电子变送器定时发出电流脉冲，称起始脉冲，该脉冲沿磁致伸缩线向下传播，在向下运动中其周围也产生一个磁场。两磁场相遇瞬间产生一个扭力，作用于磁致伸缩线上，形成一个返回脉冲。该脉冲以固定的速度向上传播，并被传感器线圈所接收，产生一个电动势。通过测量起始脉冲与返回脉冲之间的时间间隔即可精确的测出液位高度。

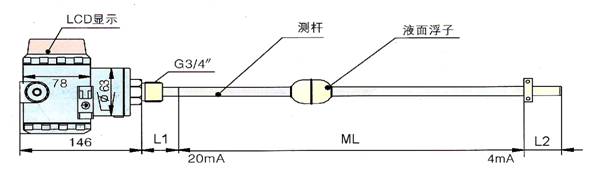

外形尺寸

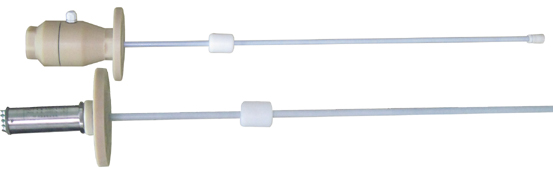

DYCSF防腐磁致伸缩液位计
品示意图
和普通的磁致伸缩液位计比较，防腐磁致伸缩液位计具有普通液位计的特点，还具有如下优点：
1：
测杆和浮球是耐腐蚀的聚四氟乙烯材料，耐强酸碱腐蚀
2：
外壳和连接法兰为尼龙材质，在酸碱环境中耐腐蚀
3：
密封性能好，连接处均做了密封处理
此规格液位计专为较强腐蚀环境设计，是化工行业的理想选择

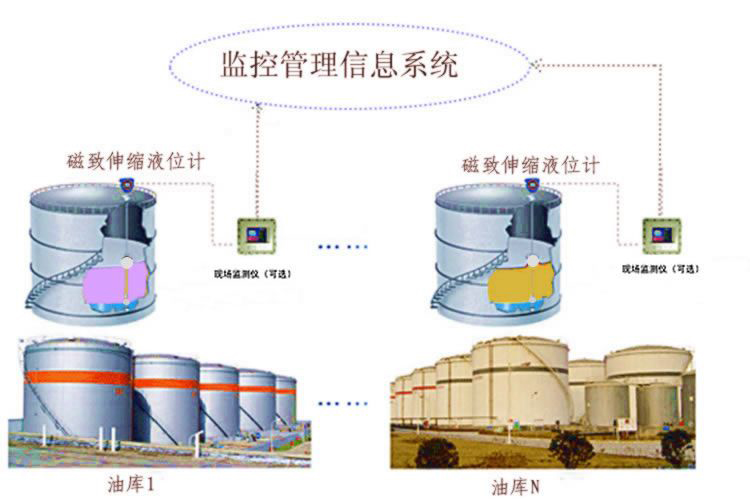

油罐液位自动计量检测系统
磁致伸缩液位计可同时检测液面、界面、温度，使用寿命长，免维护，是作为加油站（油库）油罐液位检测的首选产品
加油站自动计量系统： 采用杆式液位计，配置液位监控仪，可同时显示24个油罐的油位；可同时显示油位和水位；本安型防爆，安全可靠；可实现联网，进行远程管理。
油库油罐液位自动计量系统: 用杆式或缆式液位计，配置多功能液位监控仪，可同时显示128个油罐的数据；可同时显示液位和界位；管理软件自动显示油品的进销存情况，实时监控，并自动盘存，生成班、日、月报表。
技术参数：
| 测量范围： |
硬杆0～6m 软缆0～25m |
|---|---|
| 分 辨 率： | ±0.1mm |
|
|
|
| 供 电： | 24VDC |
| 输 出： |
模拟输出：二线制或三线制4—20mA（现场显示可选） 数字输出：RS485 |
| 温度检测： | 1～5个 |
| 介质密度： | ≥0.5g/cm3 |
| 介质温度： | 常温型 —40℃～100℃ ，高温型 0℃～280℃ |
|
|
|
| 环境条件： | 温度 —20℃～70℃ ，相对湿度 ＜95% |
| 测杆材质： | 不锈钢（304 316 304＋四氟套管） |
|
|
|
| 过程连接： | G3/4″（3/4″NPT或法兰连接），用户可自选 |
| 电气接口： | M20×1.5 |
