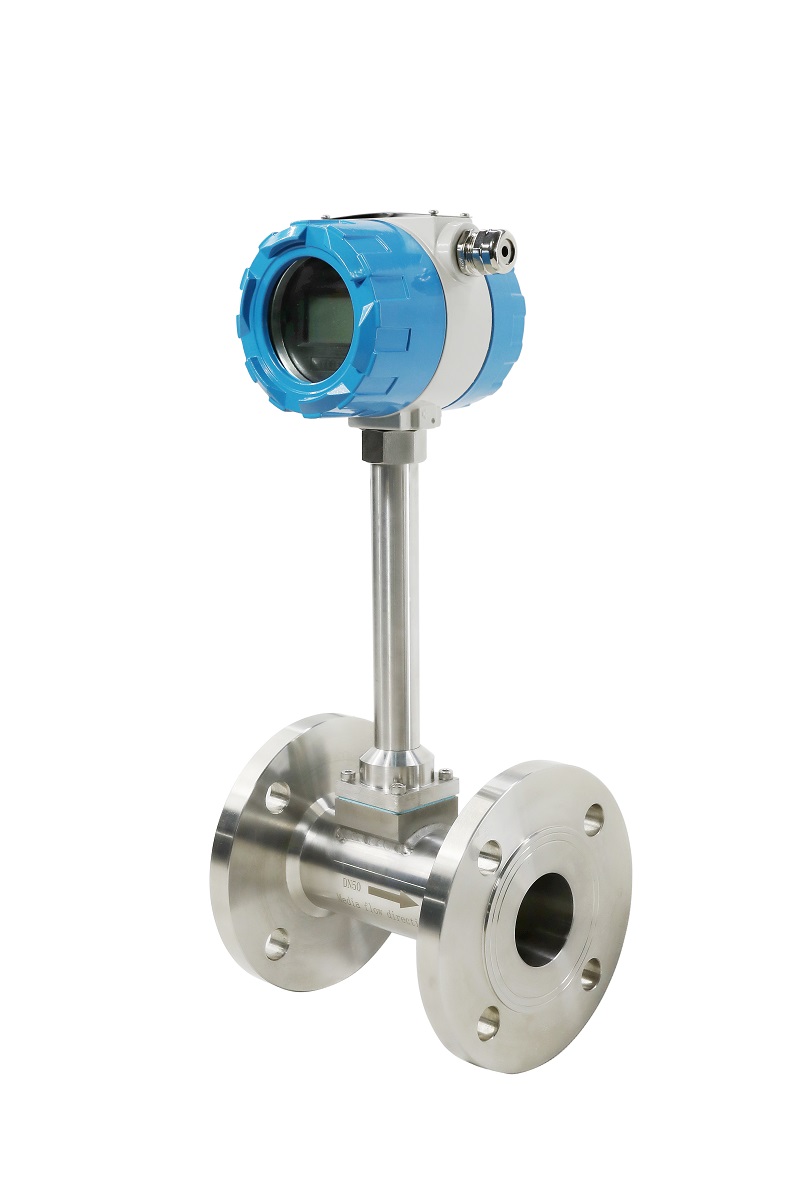

涡街流量计也称之为旋涡流量计或卡门涡街流量计。综合吸收发达国家xianjin技术和总结多年研究生产经验的基础上进行精心设计的产品，实现了产品智能化、标准化、系列化、通用化、生产模具化、确保产品质量的可靠性。该产品具 有电路xianjin、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。
涡街流量计是根据“卡门涡街”原理制成的一种流体振荡型流量仪表。在 流动的流体中插入一个断面为非流线型
的柱体时，在柱体后部两侧会产生两列 交错排列的旋涡。旋涡分离的频率f与柱侧流速v 成正比，与柱体宽度d 成
反 比：
式中：St-斯特劳哈尔数，是与柱断面几何形状有关的无量纲常数，数值由试验确定。由于d和St是常数，而 流速 v 与管内平均流速v0有固定关系(VO=v/(1-1.25d/D), 测得旋涡分离频率f就测得管内平均流速v0, 从而测得 体积流量。一段时间内分离旋涡的个数N与流过流体的体积V之比(单位体积对应的旋涡数)称为仪表系数K:
K=N/V 公式(3)
涡街流量计性能特点：
(1)测量介质广泛，可以测流体、气体、蒸汽、液体等
(2)测量范围宽：1:20~1:80
(3)下限更低：相对涡街流量计相比测量下限更低，液体流 速可以在0.08m/s
开始测量，气体(含蒸汽)流速可以在1m/s开始 测量
(4)相对传统旋进旋涡流量计相比压损小，只有传统旋进旋 涡流量计压力损失
的10%
(5)耐高温：最高可以耐温+450℃;耐低温：最低可以至-200℃
(6)抗震：探头采用4片压电陶瓷技术。有效消除外界振动对 测量的影响。采
用频谱数字处理技术，自动智能分析
(7)探头和信号转换器同口径通用互换
(8) 全不锈钢材质(304、316L)、 无运动部件、无磨损， 泄漏点少、使用寿
命长
( 9 ) 带HART-Protocol 通讯协议，Modbus Rs485接口
(10)直管段要求少：入口3D/出口1D
(11)国家专利产品可在线更换电极，实现不停车维护、升 级，更方便快捷
|
仪表口径(mm) |
15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400 |
|
公称压力(MPa) |
1.6 MPa、2.5 MPa、4.0 MPa、6.3MPa、10.0MPa(其它可订制) |
|
准确度等级 |
±1.0%、±1.5%、±2.0% |
|
补偿方式 |
测量饱和蒸汽时用温度补偿或压力补偿，测量过热蒸汽及气体用温压补偿 |
|
输出形式 |
脉冲输出、4-20mA电流输出、当量脉冲输出 |
|
通讯接口 |
通讯接口：RS485、RS232 |
|
通讯协议 |
HART、MODBUS-RTU |
|
供电电源 |
1、外供电：+24VDC±15%、纹波≤±5%、适用于4-20mA输出、脉冲输出、RS485等 2、内电源：3.6V10AH锂电池、电池电压在2.0-3.6V时均可正常工作。 |
|
使用条件 |
介质温度：-40℃~+250℃、-40℃~+350℃ 环境温度：-20℃~+60℃ 相对湿度：5%~90% 大气压力：86kPa~106kPa |
|
传感器材质 |
304不锈钢、316不锈钢 |
|
信号线接口 |
内螺纹M20×1.5 |
|
防护 |
IP65、IP67 |
|
防爆 |
Ex db IIC T6 Gb |
注意事项：

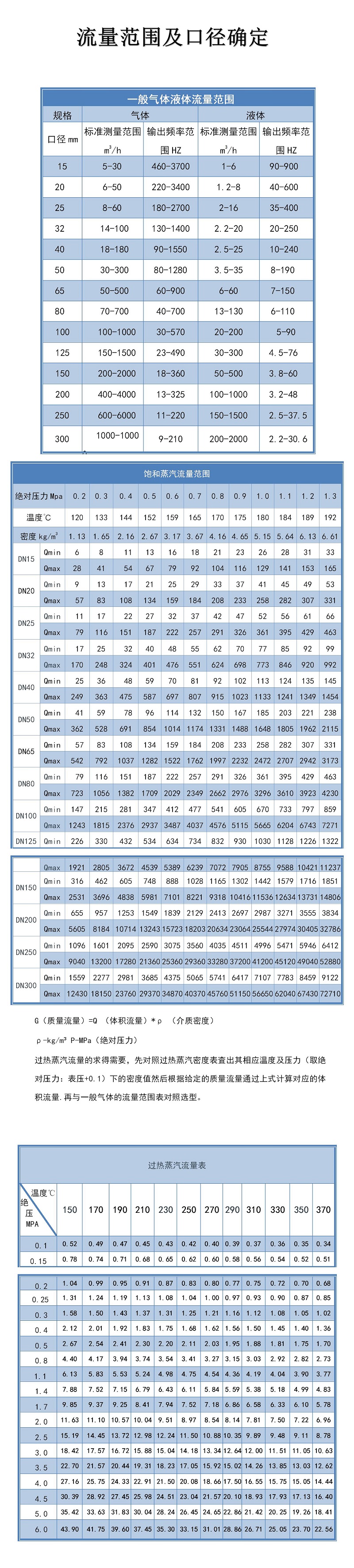

1、选型之前，应先确定被测介质的类型和流量值（可以是估算值），再按表中涡街流量计在测量不同介质时所对应的流量范围，选定涡街流量计的规格。2. 涡街流量仪表选型是复杂又谨慎的事情，请与公司专业仪表工程师联系。
