一、概述
喷嘴流量计又 叫标准喷嘴流量计、标准喷嘴、ISA1932喷嘴，与标准孔板、文丘里管流量计、文丘里喷嘴一样属于国家标准规定的标准节流装置。因此与标准孔板一样无需实流标定，只要按国标设计和加工就能达到设计的精度，但前提同样要用户能够较准确的提供：常用流量、介 质、工作温度，工作压力，工艺管内外径这五个参数。
二、 特点：
与孔板流量计相比，喷嘴流量计的压力损失较小，因而节约能源，比较坚固耐用，适合高温高压流体，广泛使用在电力、化工等行业的蒸汽流量测量。本公司生产的喷嘴流量计包括标准喷嘴（ISA1932喷嘴）、长颈喷嘴两
三、分 类
(1) 标 准 喷嘴（ISA1932喷嘴）
?适用介质；特别适合高温高压蒸汽和水、也可用于各种气体、液体
?公称口径：DN50—500mm （DN>500亦可设计、生产）
?工作温度：-50℃ — 650℃
?取压方式：角接（单独环室、法兰环室一体或直接钻孔）取压
?喷嘴安装方式：法兰（直接钻孔兼取压件）、紧固件夹持式
法兰、环室、紧固件夹持式
夹持件（兼取压件）焊接式
?材质：法兰或夹持件：按介质温度可选碳钢、合金钢；不锈钢等
喷 嘴:不锈钢304; 316等
(2) 长 径 喷嘴
?适用介质；特别适合高温高压蒸汽和水、也可用于各种气体、液体
?工作温度：-50℃ - 650℃
?取压方式：径距（D-D/2)取压
?喷嘴件安装方式：配带并焊接上、下游管段再按径距（D-D/2)设置取压孔?
?材质：上、下游管段按介质温度可选碳钢、合金钢；不锈钢等
喷 嘴；不锈钢304; 316等
四、喷嘴流量计结构形式
?标准喷嘴由垂直于轴线的入口平面部分A、圆弧形曲面B和C所构成的入口收缩部分、圆筒形喉部E和为防止边缘损伤所需的保护槽F组成，其取压方式上游取压口采用角接取压，下游取压口可按角接取压设置，也可设置于较远下游处。喷嘴总长度
?当0.30≤β≤2/3时，喷嘴长度=0.6041d
?当2/3≤β≤0.80时，喷嘴长度=｛0.4041+（0.75/β-0.25/β2-0.5225）0.5｝d
?ISA 1932喷嘴（图4.4） 上游面由垂直于轴的平面、廓形为圆周的两段弧线所确定的收缩段、圆筒形喉部和凹槽组成的喷嘴。ISA 1932喷嘴的取压方式仅角接取压一种。

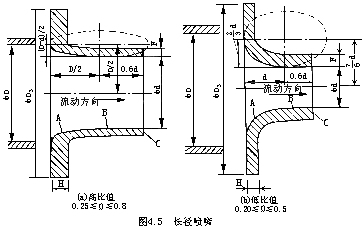

?长径喷嘴（图4.5） 上游面由垂直于轴的平面、廓形为1/4椭圆的收缩段、圆筒形喉部和可能有的凹槽或斜角组成的喷嘴。长径喷嘴的取压方式仅D-D/2取压一种。
1、与孔板流量计相比，喷嘴流量计的压力损失较小，因而节约能源，比较坚固耐用，适合高温高压流体，广泛使用在电力、化工等行业的蒸汽流量测量。喷嘴流量计包括标准喷嘴（ISA1932喷嘴）、长颈喷嘴两种。
