当前位置：首页>产品目录>直角式电磁脉冲阀>KMF-Z-25型直角电磁脉冲阀

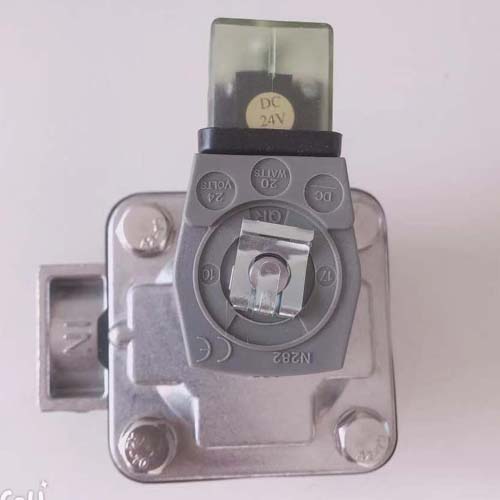

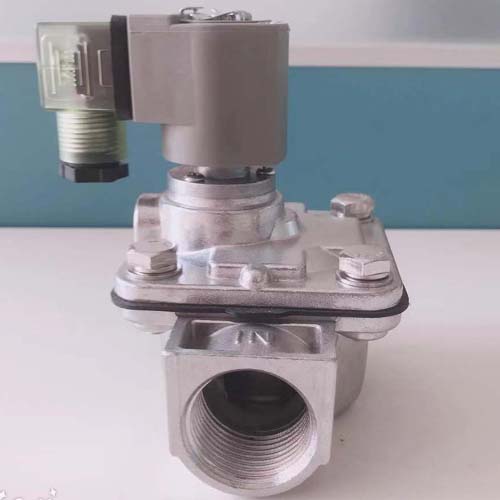

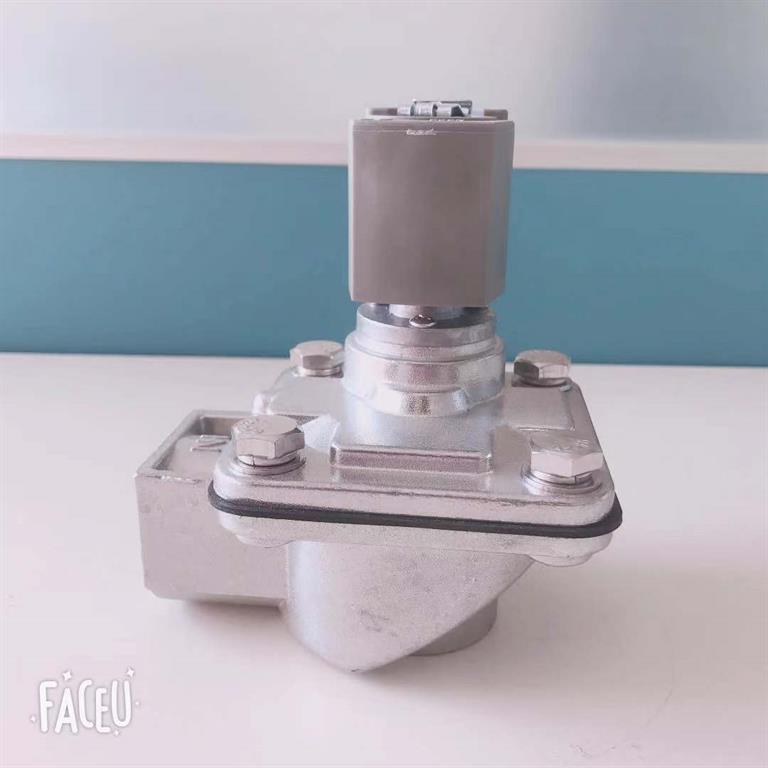

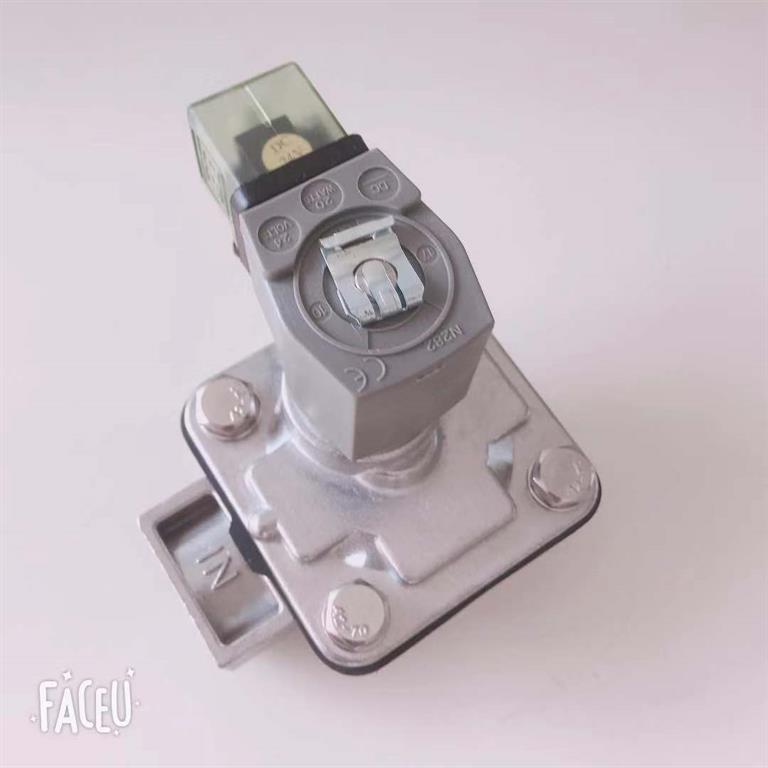

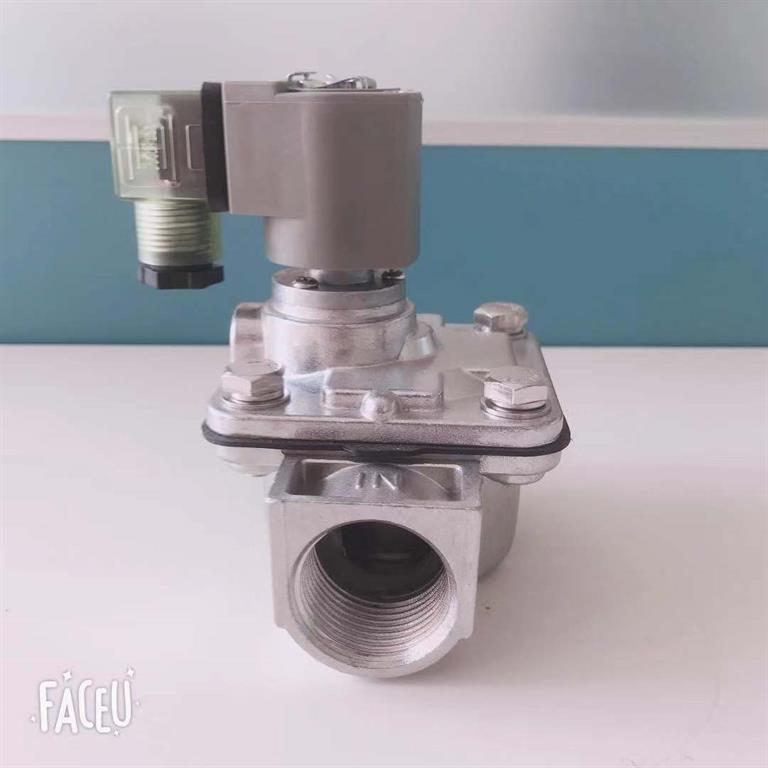

KMF-Z-25型直角电磁脉冲阀

kMF型直角电磁脉冲阀（亦称隔膜阀）是脉冲除尘器清灰喷吹系统的压缩空气“开关”受脉冲喷吹控制仪输出信号的控制，直角电磁脉冲阀对滤袋逐排喷吹清灰，使除尘器的阻力保持在设定的范围之内，以_除尘器的处理能力和收尘效率。

产地：河北省>泊头市

供应商：泊头市康越环保有限公司

咨询热线：0317-8346823 8295600

KMF-Z-25型直角电磁脉冲阀详细介绍

一、用途

电磁脉冲阀（亦称隔膜阀）是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”。受脉冲喷吹控制仪输出信号的控制，对滤袋逐排（室）喷吹清灰，使除尘器的阻力保持在设定的范围之内，以_除尘器的处理能力和收尘效率。

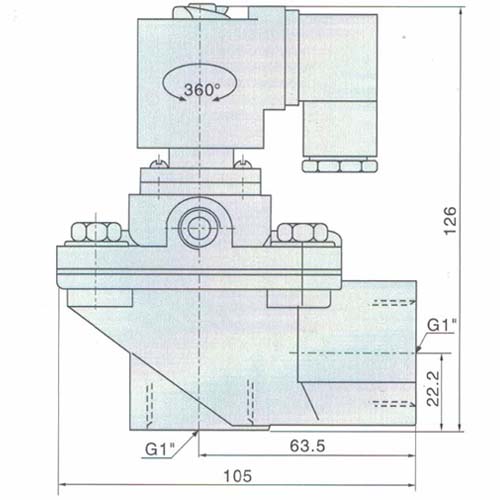

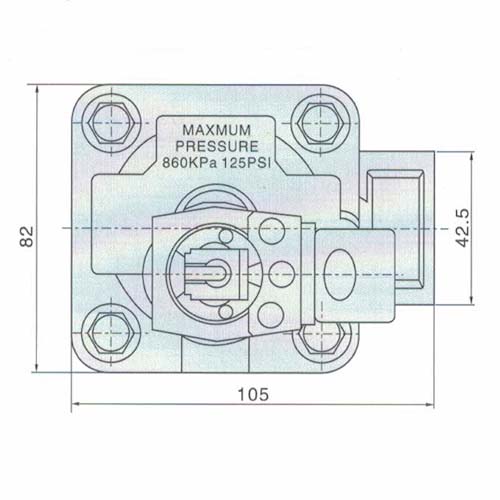

KMF-Z-25型电磁脉冲阀为直角式阀，其进出口之间夹角为90°，适合于气包与除尘器喷吹管的安装连接。气流畅通，能提供符合要求的清灰气脉冲.

二、工作原理

膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片组件紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。
　　脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移，阀后气室放气孔打开，后气室迅速失压，膜片组件后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处于“开启”状态。
　　脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片组件紧贴阀的输出口，电磁脉冲阀又处于“关闭”状态。

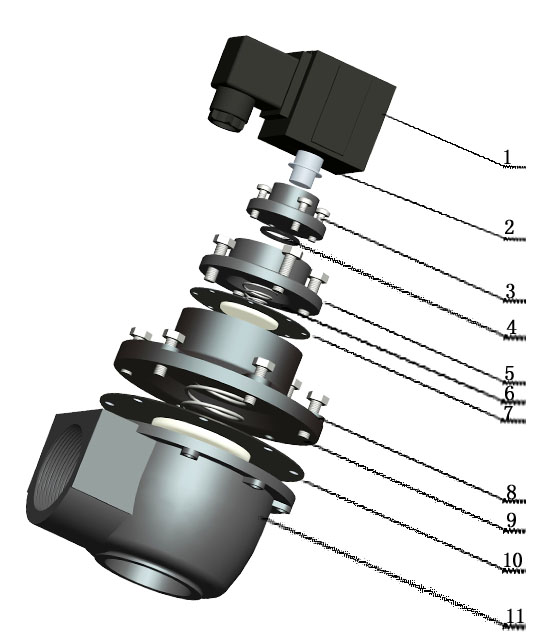

三、内部结构图

DMF型直角脉冲阀部件清单

序号	名称	数量
1	电磁线圈	1
2	线导头组件	1
3	线导头压板	1
4	压板密封圈	1
5	线导头阀组件	1
6	小弹簧	1
7	通用小模片组件	1
8	S阀盖	1
9	大弹簧	1
10	大膜片组件	1
11	阀座	1

四、型号规格选样表

序号	型号规格	公称通径		膜片数	进气口尺寸	出气口边接形式	重量
序号	型号规格	mm	Inch	膜片数	进气口尺寸	出气口边接形式	重量
1	KMF-Z-20	20	³ / ₄"	1	^{G 3} / ₄"	³ / ₄"	0.65kg
2	KMF-Z-25	25	1"	1	G 1"	G 1"	0.8kg
3	KMF-Z-45S	40	1 ¹/₂"	2	G 1 ¹/₂"	G 1 ¹/₂"	1.4kg
4	KMF-Z-50S	50	2"	2	G 2"	G 2"	2.4kg
5	KMF-Z-62S	62	2 ¹/₂"	2	G 2 ¹/₂"	G 2 ¹/₂"	3.5kg
6	KMF-Z-76S	76	3"	2	G 3 "	G 3 "	4.3kg

五、电磁脉冲阀技术指标：

产品型号	KMF-Z型直角电磁脉冲阀
工作压力	0.4~~0.6Mpa
工作介质	清洁空气
电压	DC24V、AC220V、AC110V
电流	0.8A、0.23A
使用环境	温度：-25℃~~+55℃，空气的相对湿度不_过85%
膜片寿命	喷吹100万次或三年
