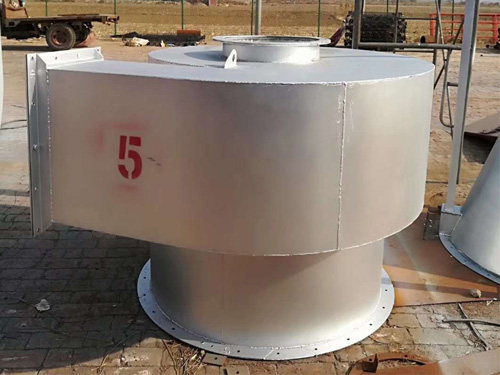

双级蜗旋除尘器是惯性除尘器和旁路式旋风除尘器组合的除尘装置。它除尘效率较高，压力损失适中，结构精巧，适用于锅炉等粗尘粒较多的烟气除尘。双级蜗旋除尘器由蜗壳、固定叶片和旁路式旋风除尘器组成。



工作原理 含尘气体在蜗壳入口处一般以18~25m/s的速度切向进入，在蜗壳内形成第1次旋转运动，尘粒在离心力的作用下向壳壁分离，经浓缩分离的粉尘在分流口处进入旁路式旋风除尘器。固定叶片对气体有导向作用，降低阻力，同时也是一组百叶式除尘器。含尘气体在通过固定叶片时尘粒由于惯性力的作用撞击叶片的表面，并被反弹出来向蜗壳壁分离，大部分尘粒靠气流的变向而产生的离心力进行了分离，净化后的气体经叶片间隙排出。约占10%~205的含尘气体量带着被浓缩分离的尘粒，经流口进入旁路式旋风除尘器。经再次分离后干净气体从排气口排出。
