膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片组件紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。
脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移，阀后气室放气孔打开，后气室迅速失压，膜片组件后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处于“开启”状态。
脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片组件紧贴阀的输出口，电磁脉冲阀又处于“关闭”状态。

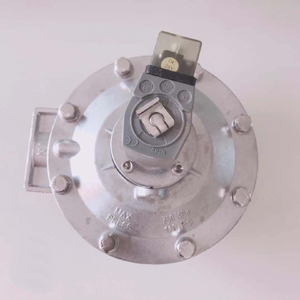

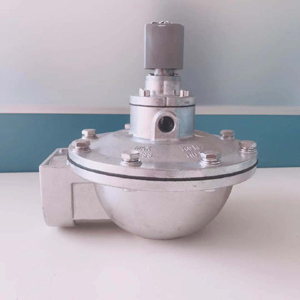

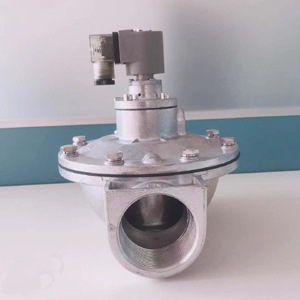

产品名称	KMF-Z-50S型直角式电磁脉冲阀
工作压力	0.1~0.8Mpa（推荐0.2~0.6Mpa）
工作介质	清洁空气
电压	DC24V	AC110V	AC220V
电流	0.8A	0.46A	0.23A
温度等级	1	-	3
	-25℃~~80℃	-	-25℃~~230℃
	-13°F~~176°F	-	-13°F~~446°F
空气相对湿度	≤85%
防护等级	IP65
膜片寿命	喷吹100万次或三年

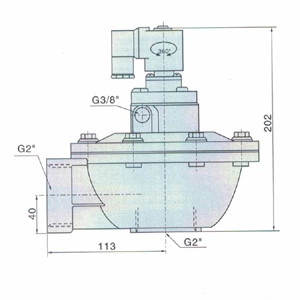

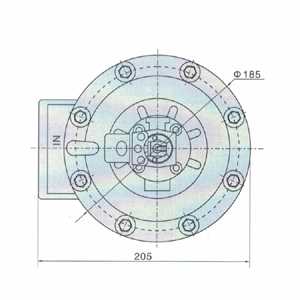

四、 安装结构尺寸
