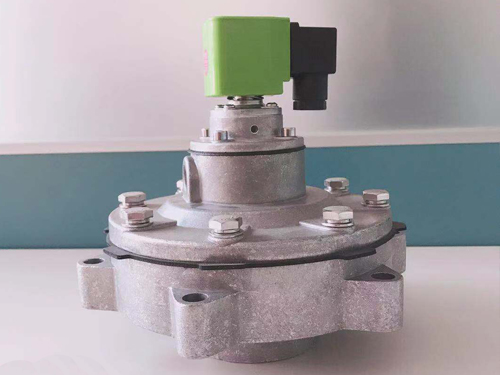

淹没式脉冲阀采用淹没于气包中的安装方法，故称淹没式。它与其他结构形式比较，减少了流道阻力，降低了喷吹气源压力，因而能适用于压力低的场合，且可降低能源消耗和延长膜片寿命。 淹没式脉冲阀工作原理是膜片把脉冲阀成前、后两个室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片紧贴阀的输出口，脉冲阀处于“关闭”状态。



  当脉冲控制仪的电信号使脉冲阀衔铁移动，阀后气室放气孔打开，后气室迅速失 压，膜片移动，压缩空气通过阀输出口喷吹，脉冲阀处于“开启”状态。此时瞬间喷出 压缩空气气流。 脉冲控制仪电信号消失，脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高 使膜片紧贴阀出口，脉冲阀又处于“关闭”状态。
